防災IoT工作
前回は、眠ったものづくり魂を解き放て イケオジ流！PythonでGPIO制御でLEDもセンサーも思いのままズベリーパイでGPIOを使おうを紹介しました。また、これまでRaspberry Piの使い方についてご紹介してきましたが、ここからは本格的な電子工作に挑戦していきます。
地震や災害時の記録、空き巣などの防犯に役立つのが「自動撮影カメラシステム」。Raspberry Piとセンサー、カメラを組み合わせれば、動きを感知して自動で撮影する仕組みを簡単に作れます。
家庭の防犯から災害監視、ペットの見守りまで幅広く活用できる防災IoT工作に挑戦です。
1. 用意するもの
Raspberry Pi 5
・本体

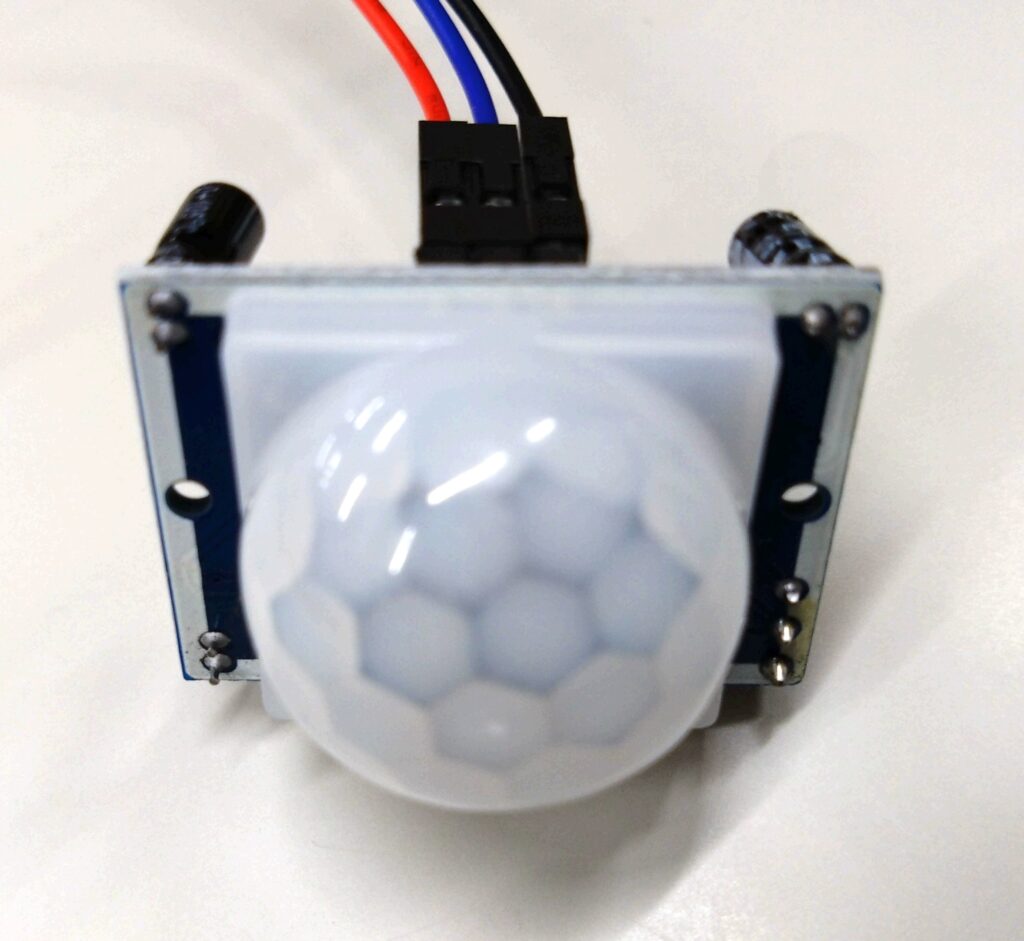

焦電型赤外線センサー SB612B
・人や動物の体温（赤外線）を感知して「動きを検出」できるセンサー。

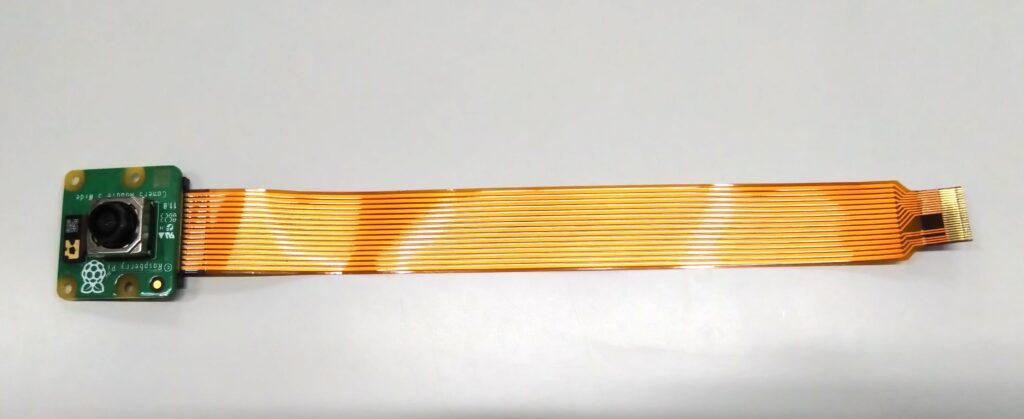

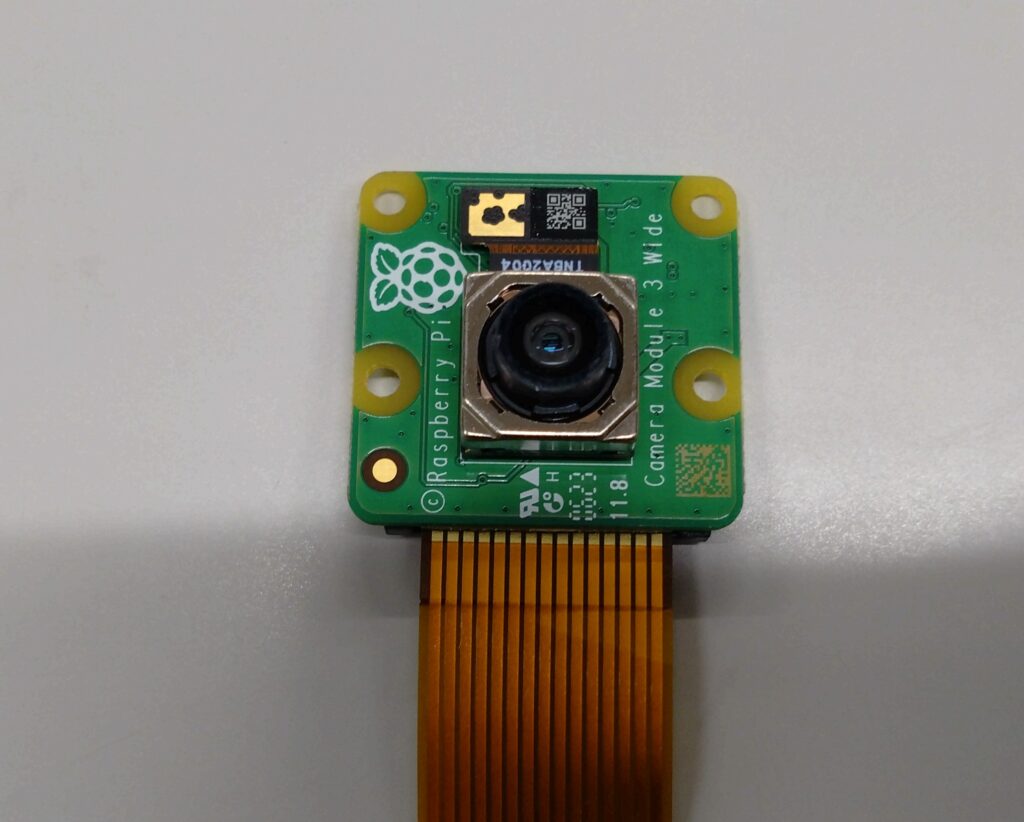

Raspberry Pi Camera Module 3
・高画質カメラ。広角レンズのバリエーションもあります。
専用カメラケーブル（Raspberry Pi 5対応）
・ラズパイ5は従来のカメラポートと形状が異なるため、必ず Pi 5対応ケーブル に交換してください。
ブレッドボードとジャンパーワイヤー
・センサーをラズパイと簡単に接続できますが、今回はジャンパーワイヤーのメスーメスがあれば不要です。
電子パーツは下記のオンラインショップで購入できます。
焦電型赤外線センサー
焦電型赤外線センサーモジュール(焦電人感センサ): 計測器・センサー・ロガー 秋月電子通商-電子部品・ネット通販
カメラモジュール及び専用カメラケーブル
Raspberry Pi カメラモジュール3: 開発ツール・ボード 秋月電子通商-電子部品・ネット通販

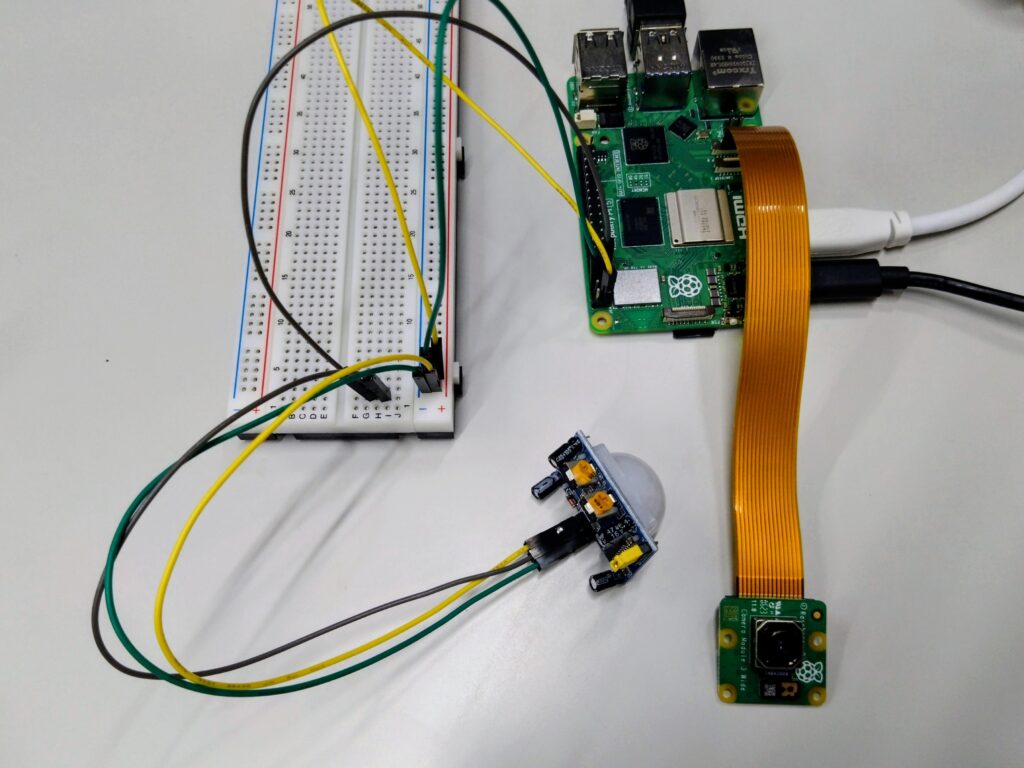

2. 配線方法（SB612Bセンサー）

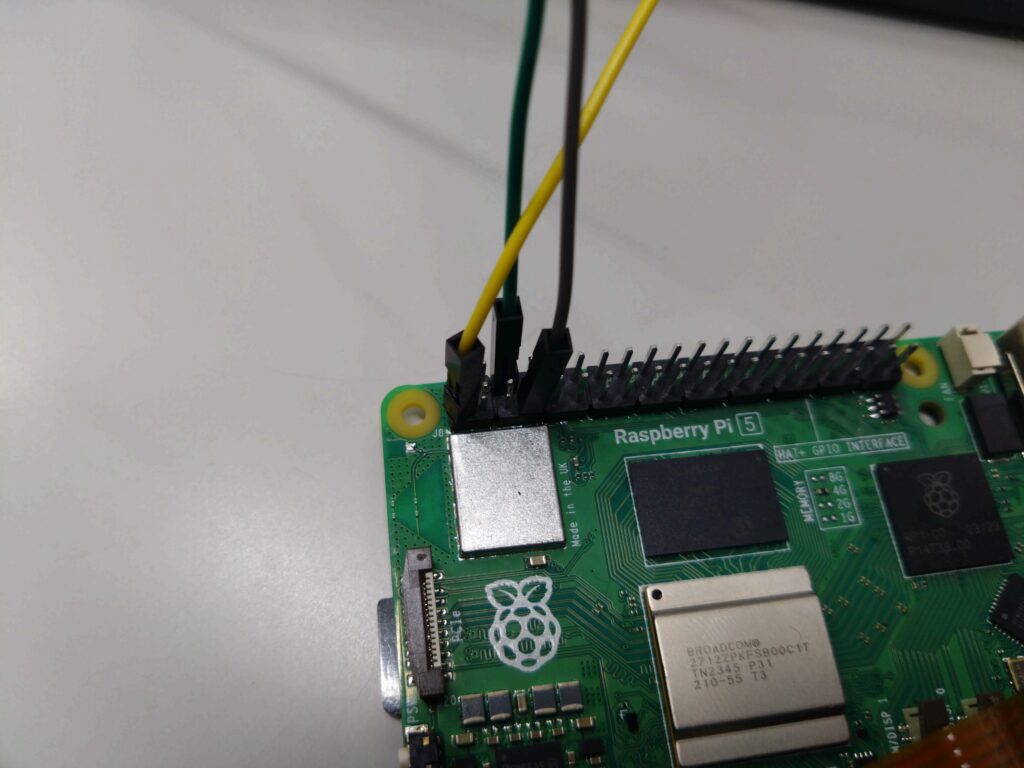

SB612Bの3本ピンを以下のように接続します。
- VCC → Raspberry Pi 5 の 3.3Vピン（GPIOヘッダー1番）
- GND → Raspberry Pi 5 の GNDピン（6番など）
- OUT → Raspberry Pi 5 の GPIO4ピン（7番）
Raspberry pi本体 GPIOピンの配置
3.3V (1) (2) 5V
GPIO2 (3) (4) 5V
GPIO3 (5) (6) GND
GPIO4 (7) (8) GPIO14
GND (9) (10) GPIO15
GPIO17(11)(12) GPIO18
GPIO27(13)(14) GND
GPIO22(15)(16) GPIO23
3.3V (17)(18) GPIO24
GPIO10(19)(20) GND
GPIO9 (21)(22) GPIO25
GPIO11(23)(24) GPIO8
GND (25)(26) GPIO7
ID_SD (27)(28) ID_SC
GPIO5 (29)(30) GND
GPIO6 (31)(32) GPIO12
GPIO13(33)(34) GND
GPIO19(35)(36) GPIO16
GPIO26(37)(38) GPIO20

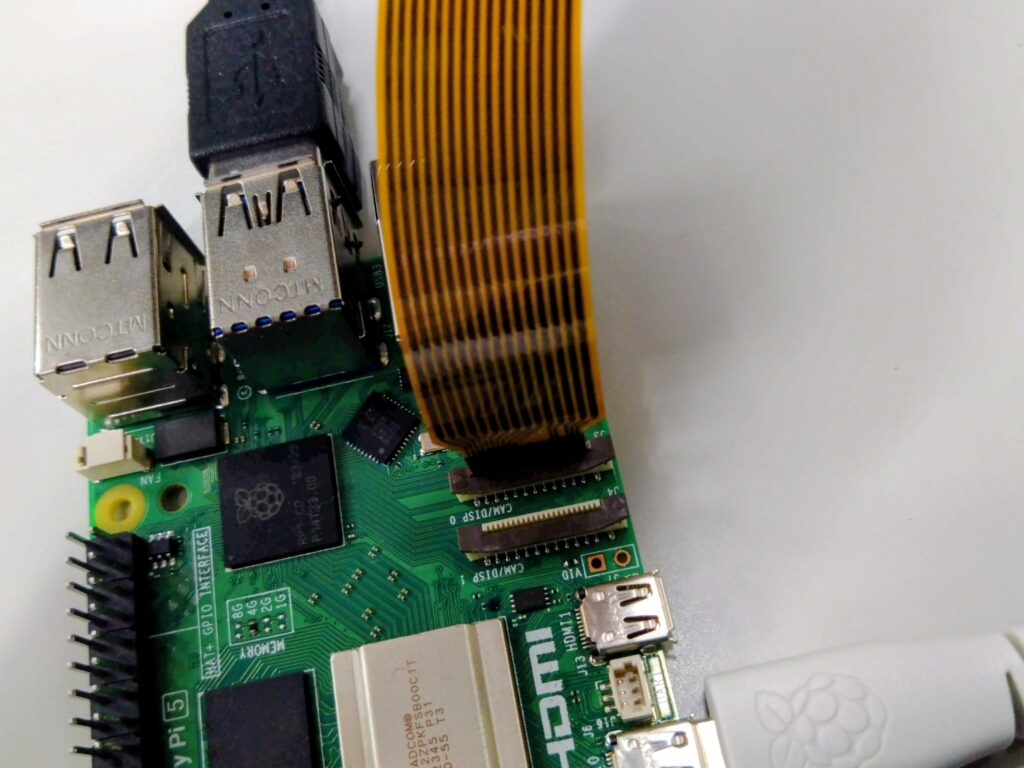

GND (39)(40) GPIO21カメラモジュールは専用のケーブルを使って、ラズパイ5の「Camera 0」スロットに接続してください。
3. Pythonプログラム
ターミナルを開きます。Ctrl + Alt + T を同時に押す。
ターミナルで nano shikoshikocamera.py と入力し、新しいファイルを作成。

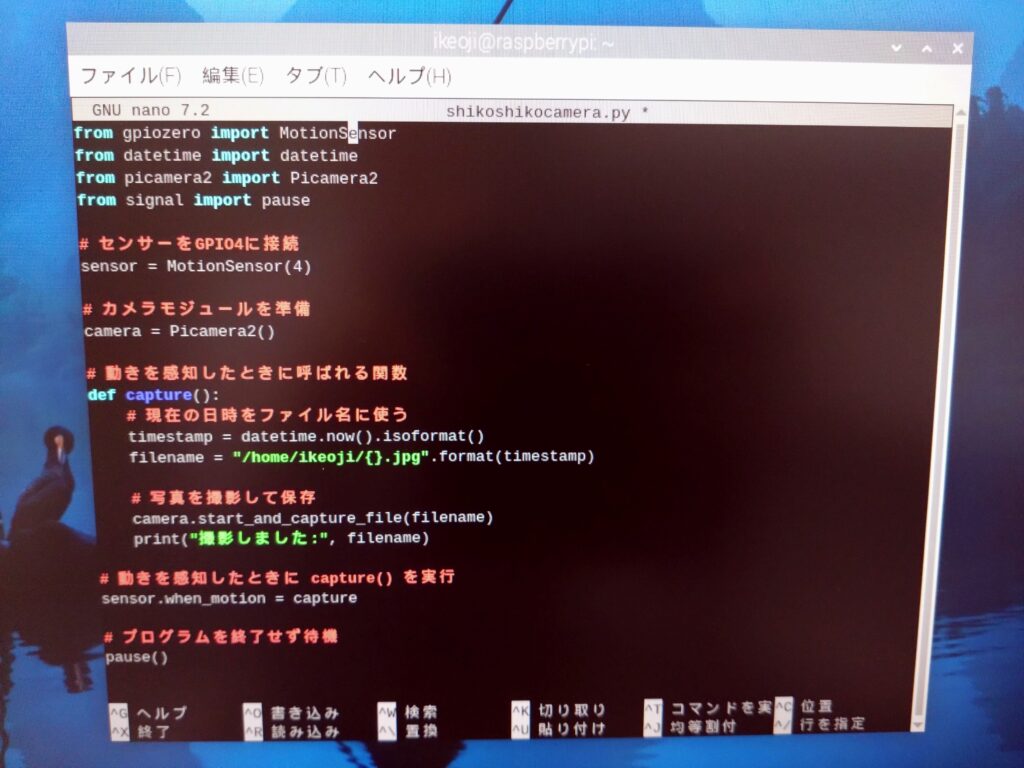

nano shikoshikocamera.py次に、以下のプログラムを入力します。「#」から始まる行は、コメントとして扱われ、プログラムとしての意味はありませんので不要でも構いません。
尚、ここではfilename = “/home/ikeoji/{}.jpg”.format(timestamp)を ikeoji にしています。ユーザー名に変更してください。
from gpiozero import MotionSensor
from datetime import datetime
from picamera2 import Picamera2
from signal import pause
# センサーをGPIO4に接続
sensor = MotionSensor(4)
# カメラモジュールを準備
camera = Picamera2()
# 動きを感知したときに呼ばれる関数
def capture():
# 現在の日時をファイル名に使う
timestamp = datetime.now().isoformat()
filename = "/home/ikeoji/{}.jpg".format(timestamp)
# 写真を撮影して保存
camera.start_and_capture_file(filename)
print("撮影しました:", filename)
# 動きを感知したときに capture() を実行
sensor.when_motion = capture
# プログラムを終了せず待機
pause()
保存は Ctrl + O → Enter、終了は Ctrl + X です。
実行するときはターミナルを開きます。Ctrl + Alt + T を同時に押す。
ターミナルで以下を入力します。

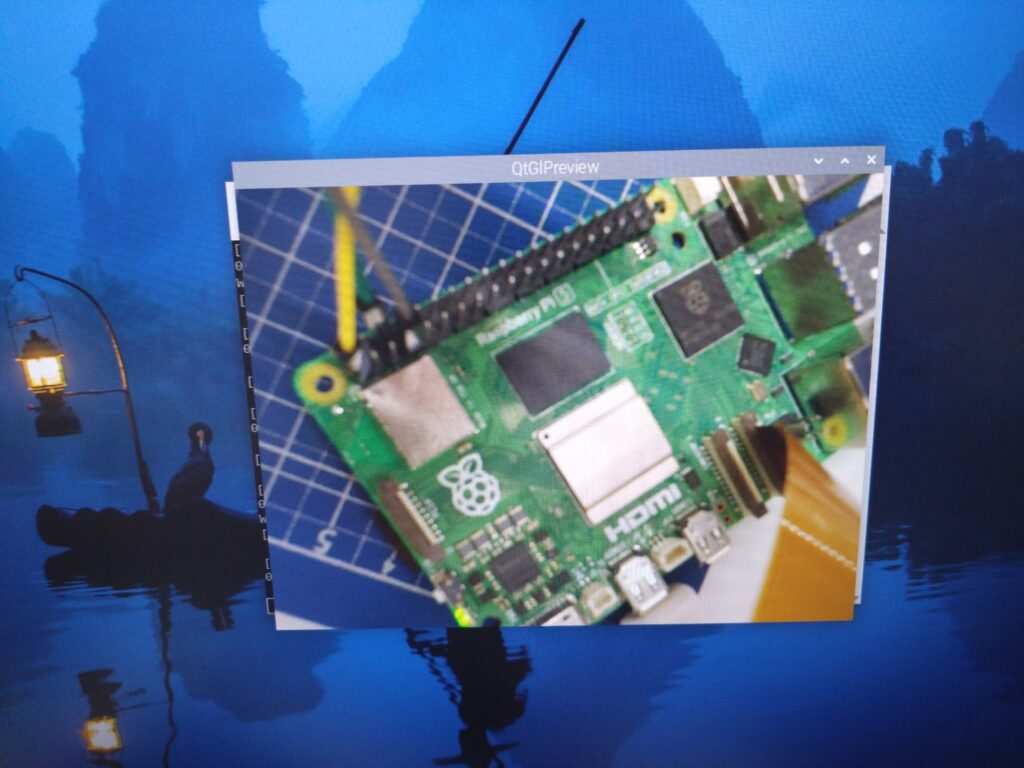

python3 shikoshikocamera.pyセンサーが動きを検知すると写真を撮影します。

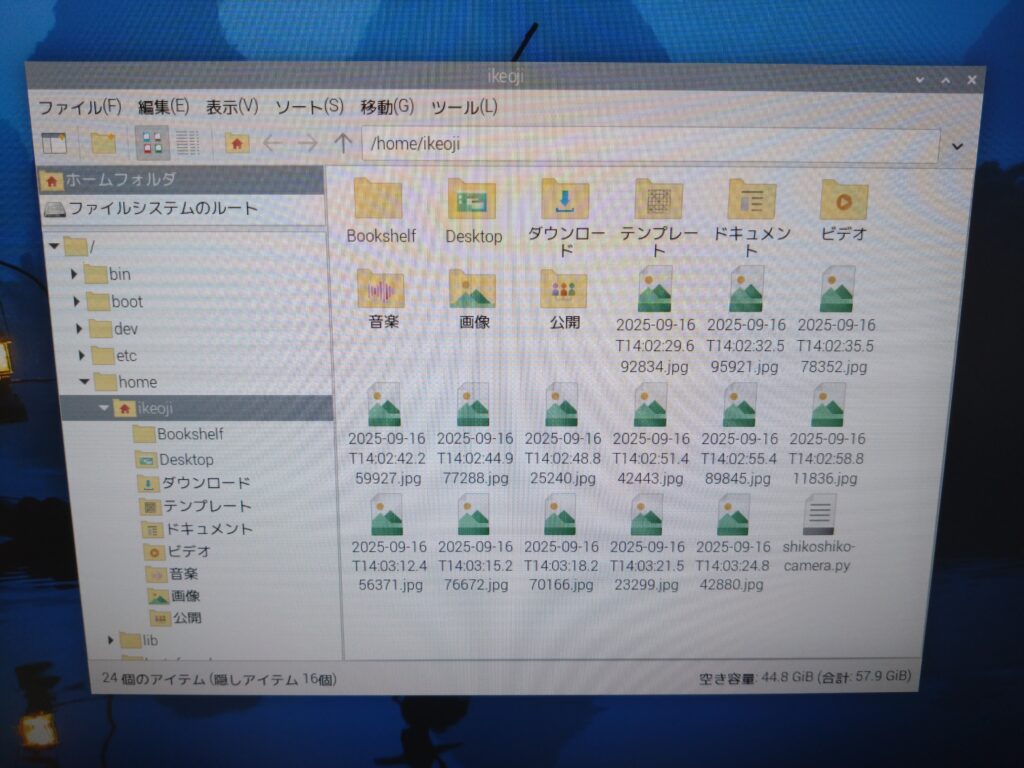

撮影した写真は以下に保存されます。
/home/ikeoji/
写真のファイル名は日時になります。例
4. 写真をメール送信する仕組みを追加する
Pythonには、メールを送信するための便利なモジュールが標準で用意されています。
- smtplib … SMTPサーバーに接続してメールを送るモジュール
- email … 添付ファイルや本文を扱うモジュール
これらを使えば、撮影した画像をメールに添付して送信できます。
写真をメール送信する
ターミナルを開きます。Ctrl + Alt + T を同時に押す。
ターミナルで nano shikoshikomail.py と入力し、新しいファイルを作成。
nano shikoshikomail.py次に、以下のプログラムを入力します。LolipopレンタルサーバーのSMTPを使ったメール送信例です。 尚、image_path = f”/home/ikeoi/{timestamp}.jpg”を ikeoji にしています。変更してください。
from gpiozero import MotionSensor
from datetime import datetime
from picamera2 import Picamera2
from signal import pause
import smtplib
from email.message import EmailMessage
import os
# SMTP設定（Lolipop用）
SMTP_SERVER = "smtp.lolipop.jp"
SMTP_PORT = 465 # SSLポート
# ログイン情報
EMAIL_ADDRESS = "メールアドレス" # 送信元（あなたのメールアドレス）
EMAIL_PASSWORD = "メールパスワード" # 注意：絶対に公開しない！
TO_ADDRESS = "受信者のメールアドレス" # 送信先（自分や家族など）
# センサー・カメラ初期化
sensor = MotionSensor(4)
camera = Picamera2()
# メール送信関数
def send_email_with_image(image_path):
msg = EmailMessage()
msg["Subject"] = "モーション検知 - 写真送信"
msg["From"] = EMAIL_ADDRESS
msg["To"] = TO_ADDRESS
msg.set_content("モーションを検知しました。写真を添付します。")
# 写真を添付
with open(image_path, "rb") as img_file:
img_data = img_file.read()
img_name = os.path.basename(image_path)
msg.add_attachment(img_data, maintype="image", subtype="jpeg", filename=img_name)
# メール送信（SSL接続）
with smtplib.SMTP_SSL(SMTP_SERVER, SMTP_PORT) as smtp:
smtp.login(EMAIL_ADDRESS, EMAIL_PASSWORD)
smtp.send_message(msg)
# 撮影とメール送信をまとめた処理
def capture():
timestamp = datetime.now().strftime("%Y-%m-%d_%H-%M-%S")
image_path = f"/home/ikeoi/{timestamp}.jpg"
camera.start_and_capture_file(image_path)
send_email_with_image(image_path)
# センサーが反応したら撮影 → メール送信
sensor.when_motion = capture
pause()
保存は Ctrl + O → Enter、終了は Ctrl + X です。
実行するときはターミナルを開きます。Ctrl + Alt + T を同時に押す。
ターミナルで以下を入力します。

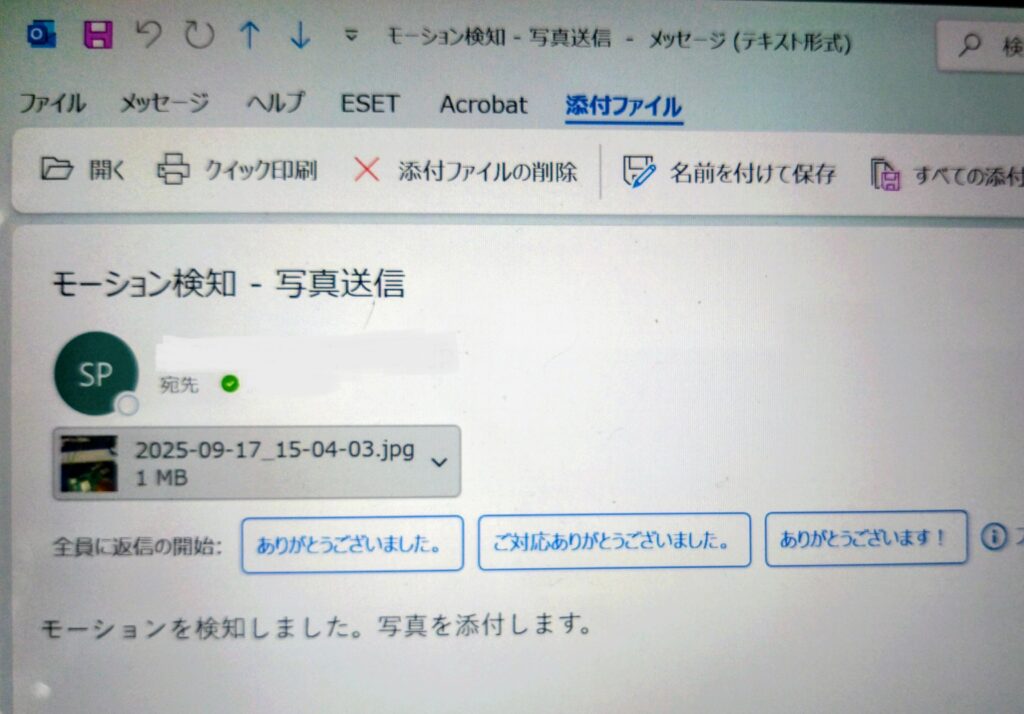

python3 shikoshikomail.pyセンサーが動きを検知すると写真を撮影し、受信者のメールアドレスに画像が添付されてきます。
撮影した写真は以下に保存されます。
/home/ikeoji/これで、Raspberry Pi 5が動体を検知 → 写真を撮影 → 自動でメール送信という完成形に近づきました！自宅の簡易防犯カメラや観察カメラとしても使えます。
焦電型赤外線センサーが動きを検知し、Camera Module 高画質な写真を自動撮影。配線もシンプルなので、初心者でも挑戦しやすい電子工作です。
電子工作をどんどん作ってラズパイを楽しんでいきましょう！
次回は、眠った防災魂を呼び覚ませ イケオジ流！豪雨・洪水対策！Raspberry Piで作る家庭用水位センサーです。
